Bomba de alta presión PC 680A
Riego, trasvase, cisternas y agua de proceso.
10 en stock
Bomba roscada de alta presión para edificios, hidroneumáticos y aspersión.
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo PC 680A.
Resumen de especificaciones
| Caudal / altura | 21 m³/h a 71 m |
|---|---|
| Potencia | 7,5 kW (10 HP) |
| Material | Hierro fundido, impulsor de latón |
| Conexión | Roscada 2" x 2" |
| Modelo | PC 680A |

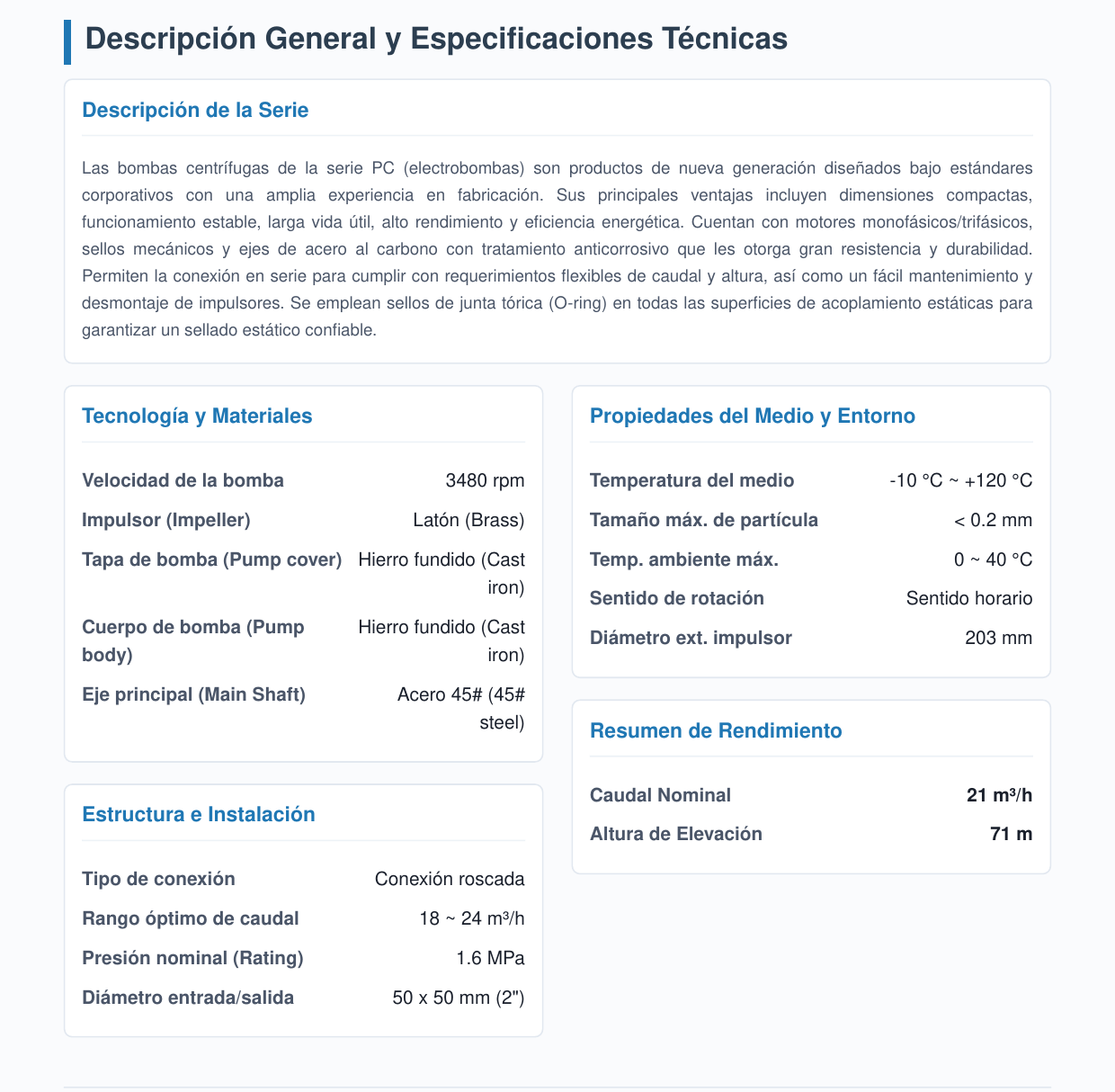

Descripción General y Especificaciones Técnicas

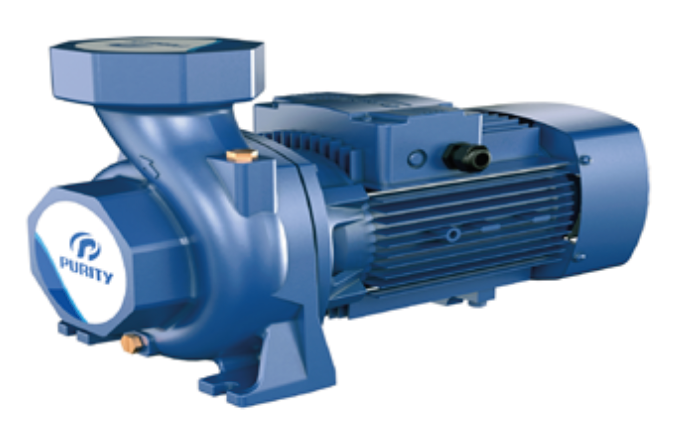

Especificaciones del Motor, Sello y Foto del Producto Foto del Producto
Especificaciones del Motor
Fases del motor
Grado de protección
Clase de aislamiento
Potencia del motor
Voltaje nominal
Clase de eficiencia
Construcción monobloc con cuerpo de hierro fundido, impulsor de latón y motor de alta eficiencia IP55.
Trifásico (Three- phase)
IP55
F
7.5 kW
220V / 440V
Clase 3
Atención: las imágenes pueden no ser idénticas al producto real.
Sellado y Rodamientos
| Especif. sello mecánico | 109-25 |
|---|---|
| Tipo de rodamientos | 6206 + 6206 |
Documentación Adicional
| Tipo de planos | Foto / Explosionado PC |
|---|---|
| Serie de producto | Bomba Centrífuga PC |

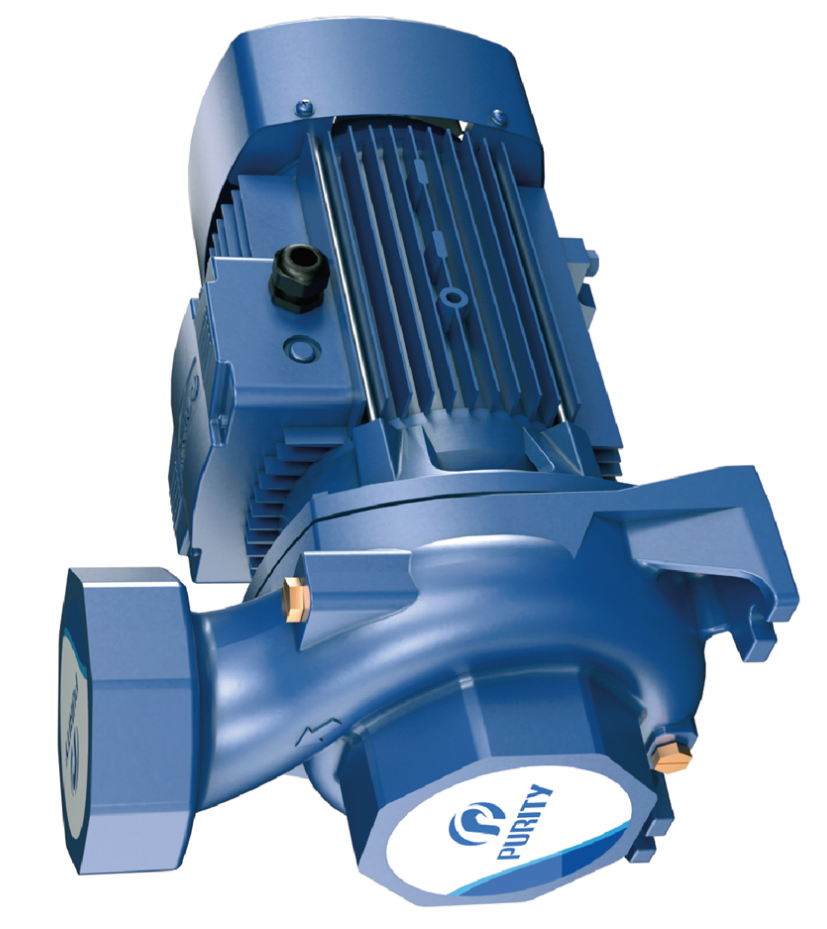

Diseño de Modelo (Model Drawing)
Plano de Esquema Estructural y Dimensiones Generales
Consulte la página 6 para ver la tabla con las dimensiones de instalación y cotas de anclaje de la bomba PC 680A.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 21 |
|---|---|
| Altura / Head (m) | 71 |
| Potencia al Eje / Shaft Power (kW) | 7.5 |
| Eficiencia Nominal / Rated efficiency (%) | 54.2 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 3 |
Nota: Las curvas de rendimiento están basadas en mediciones realizadas a 20 °C con agua limpia.
Datos de selección del cliente
| Caudal / Flow (m³/h) | 21 |
|---|---|
| Altura / Head (m) | 71 |
| Eficiencia / Efficiency (%) | 54.2 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 3 |

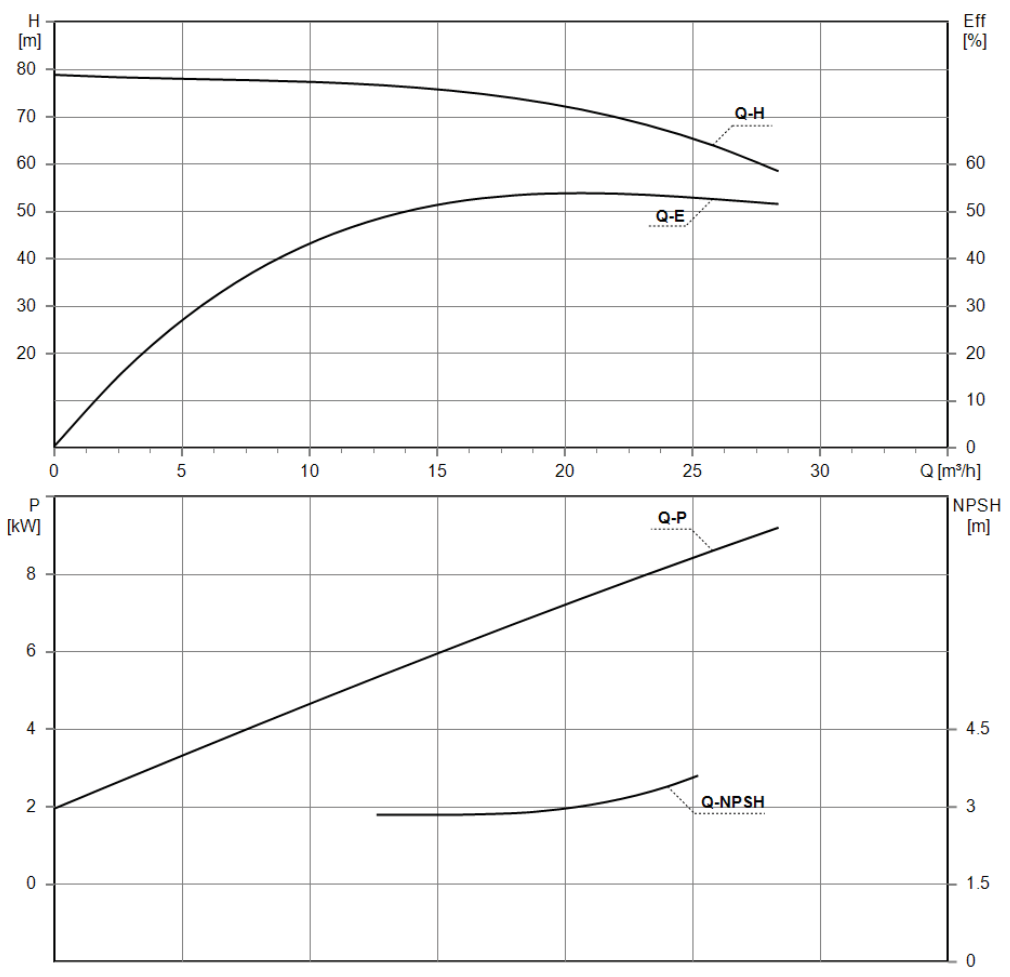

Curvas de Rendimiento Hidráulico (60Hz)
Incluye Curva Q-H (Caudal vs Altura hasta 71m a 21m³/h), Curva Q-E (Eficiencia máx. 54.2%), Curva Q-P (Potencia al eje de 7.5kW a 3480 rpm) y Curva Q-NPSH (3m requeridos).

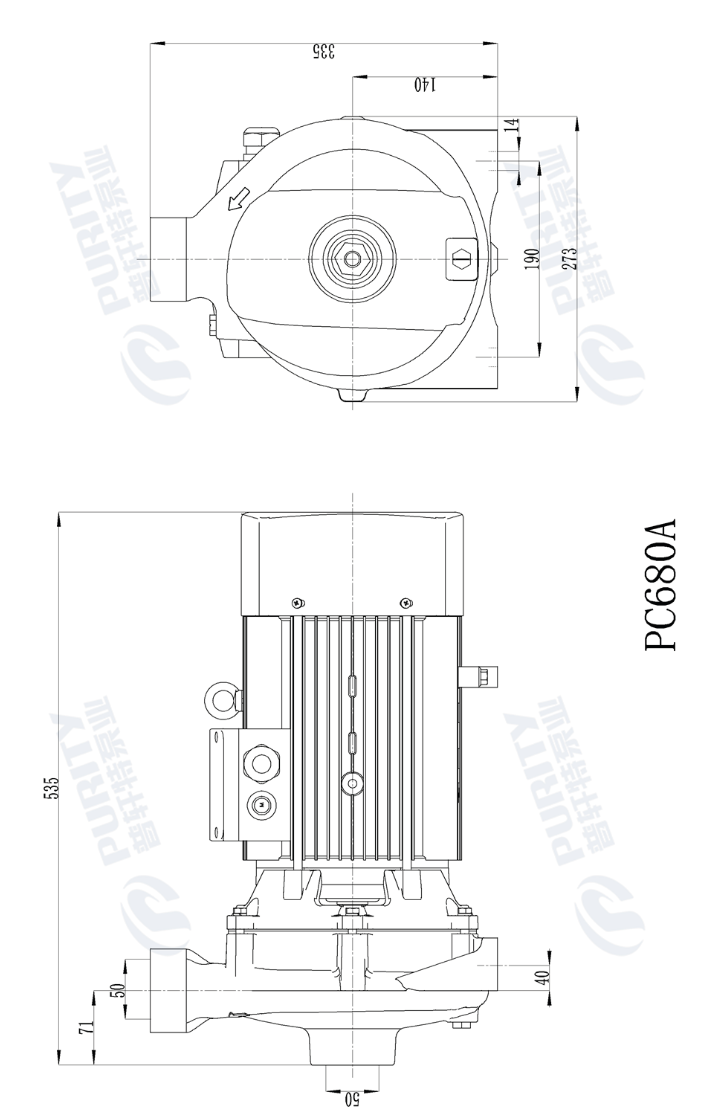

Tabla de Dimensiones de Instalación (Installation size chart)
Plano Cotado e Instalación del Modelo PC 680A
• Longitud total: 535 mm
• Altura total / Ancho de base: 335 mm de alto | 273 mm de base inferior
• Anclaje y patas: Distancia entre pernos de base 190 mm | Altura de eje 140 mm | Orificios de montaje Ø14 mm
• Conexión de tubería: Entrada Ø50 mm (2") | Salida Ø50 mm (2") | Altura de centro a salida 71 mm

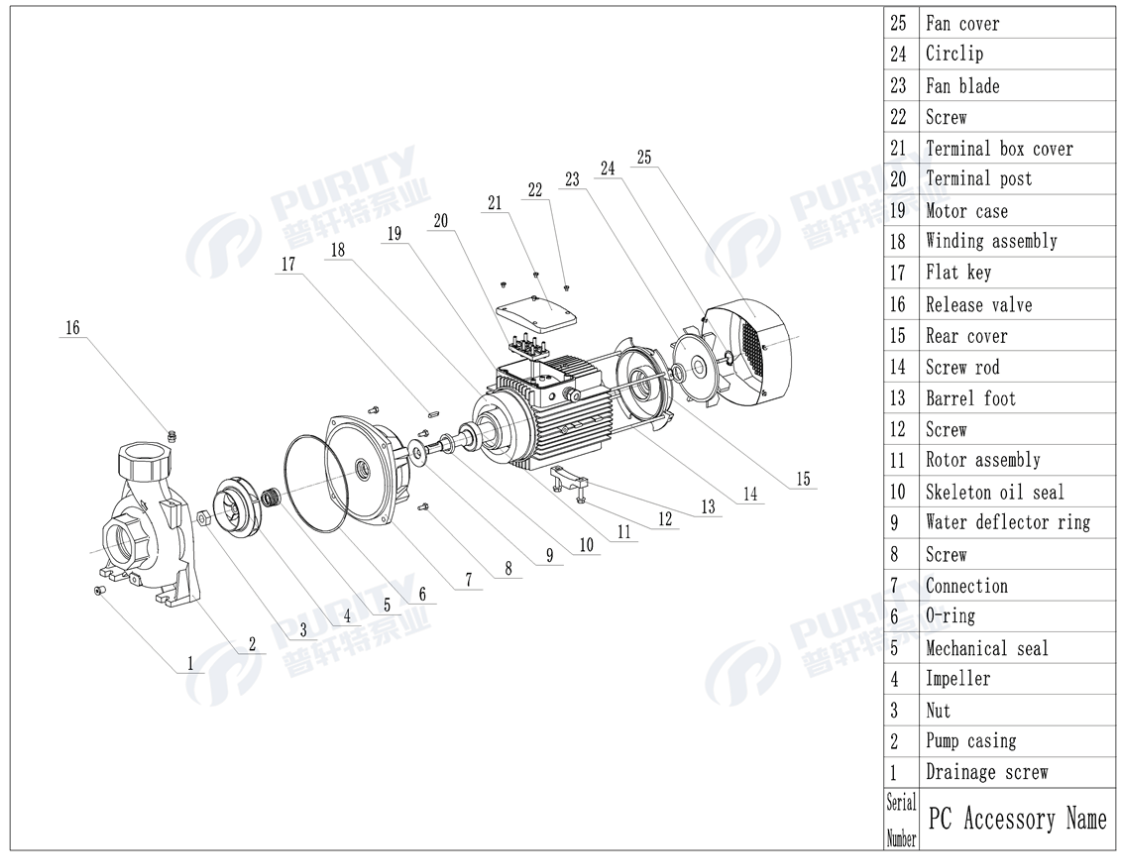

Vista Explosionada y Lista de Partes (Exploded View)
Lista de partes
