Bomba hierro fundido PST 65-160/110
Riego, trasvase, cisternas y agua de proceso.
3 en stock
Bomba centrífuga industrial importada directo de fábrica, en stock en Guayaquil con ficha técnica y curva en español.
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo PST 65-160/110.
Resumen de especificaciones
| Caudal / altura | 84 m³/h a 31,5 m |
|---|---|
| Potencia | 11 kW (15 HP) |
| Norma | EN733 |
| Bridas | 3" x 2 1/2" |
| Modelo | PST 65-160/110 |

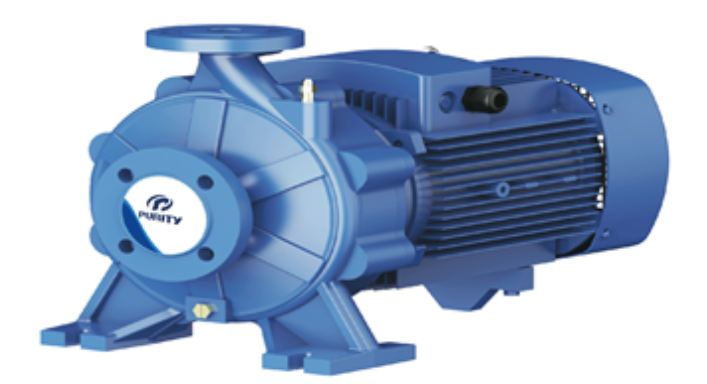

Descripción General de la Serie PST
Descripción de la Serie
La bomba centrífuga PST está diseñada y fabricada en estricta conformidad con la norma EN733 . Una de sus características estructurales más destacadas es que cuenta con una entrada de agua de gran diámetro y una salida de agua de menor diámetro. Este diseño único otorga a la bomba centrífuga un rendimiento hidráulico excelente, capaz de transportar líquidos de manera eficiente y garantizar un flujo de agua suave y estable.
En cuanto a la configuración de potencia, la bomba centrífuga PST está equipada con un motor de alta eficiencia YE3 , el cual no solo proporciona un soporte de potencia fuerte y estable para la operación del equipo, sino que también reduce efectivamente el consumo de energía y mejora la eficiencia en su aprovechamiento.
Bomba Centrífuga Monobloc Norma EN733 (Modelo PST 65-160/110)
Configuración industrial monobloc con entrada DN80 y salida DN65 en hierro fundido.
Especificaciones Técnicas y Materiales
Parámetros de Placa (Nameplate)
| Caudal (Flow) | 84 m³/h |
|---|---|
| Altura (Head) | 31.5 m |
| Eficiencia (Eta) | 77.2% |
| Velocidad (Speed) | 3480 rpm |
Materiales de Construcción
| Impulsor (Impeller) | Hierro fundido (Cast iron) |
|---|---|
| Cuerpo de bomba | Hierro fundido (Cast iron) |
| Anillo de sello | NBR (Caucho nitrilo) |
| Eje principal | Acero 45# |
| Acoplamiento/Conexión | Hierro fundido |
Instalación y Operación
| Tipo de conexión | Conexión por bridas |
|---|---|
| Rango óptimo de caudal | 72 ~ 84 m³/h |
| Presión nominal | 1.6 MPa |
| Temperatura del medio | -10 °C ~ +120 °C |
| Tamaño máx. partículas | < 0.2 mm |
Motor, Estructura y Sellos
Estructura y Entorno
| Temp. ambiente máx. | 40 °C |
|---|---|
| Sentido de rotación | Horario (Clockwise) |
| Diámetro Entrada/Salida | 80 x 65 mm |
Sello y Rodamientos
| Tipo de sello mecánico | 109-30 |
|---|---|
| Tipo de rodamiento | 6308 - 6308 |
Motor Eléctrico IE3
| Fases del motor | Trifásico (3 fases) |
|---|---|
| Grado de protección | IP55 |
| Clase de aislamiento | Clase F |
| Potencia del motor | 11 kW |
| Modelo de motor | YE3-GLF132-2 |
| Frecuencia de red | 60 Hz |
| Tensión nominal | 220V / 440V |
| Clase de eficiencia | IE3 |
| Modo de trabajo | S1 (Continuo) |

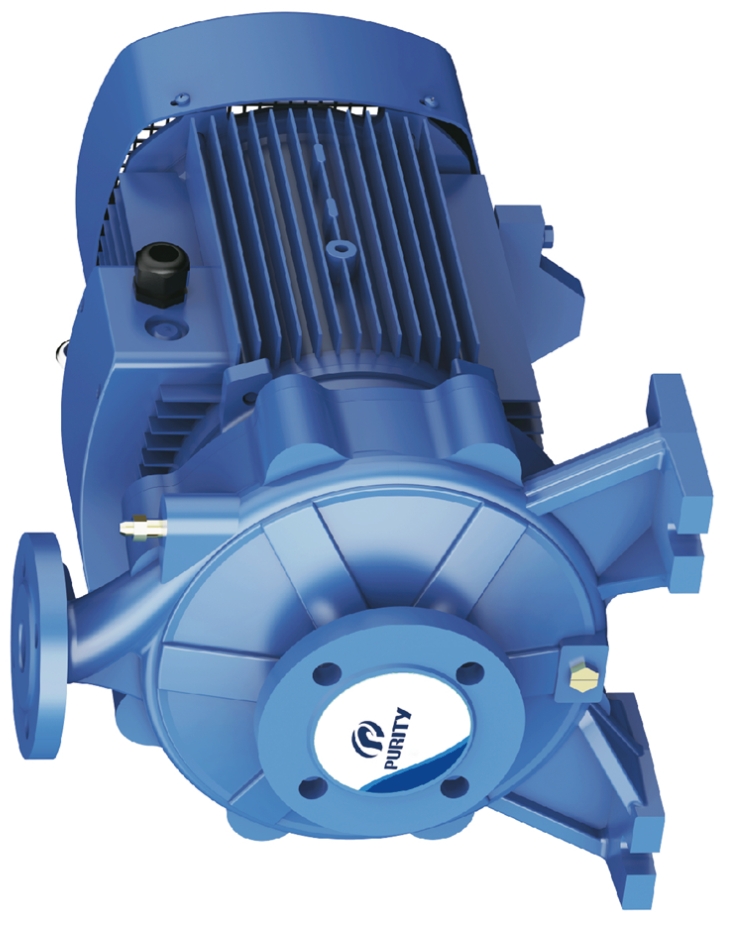

Plano del Modelo (Model Drawing)
Esquema y Dibujo Estructurado del Modelo PST 65-160/110
Esta sección contiene la representación gráfica tridimensional y los detalles constructivos del conjunto monobloc estándar acorde a la norma EN733.
Visualización general del ensamble compacto monobloc: alineación del eje de transmisión, montaje sobre base de hierro fundido, orientación de bridas de succión (DN80) e impulsión (DN65), caja de
Plano Tridimensional y Render Técnico del Modelo
bornes superior e aletas de refrigeración del motor YE3-GLF132-2.
Parámetros y Curvas de Rendimiento
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 84 |
|---|---|
| Altura / Head (m) | 31.5 |
| Potencia al Eje / Shaft Power (kW) | 9.34 |
| Eficiencia Nominal (%) | 77.2 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 4.1 |
Nota: La curva de rendimiento está basada en mediciones a 20 °C en agua limpia.
Datos de selección del cliente
| Caudal / Flow (m³/h) | 84 |
|---|---|
| Altura / Head (m) | 31.5 |
| Eficiencia / Efficiency (%) | 77.2 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 4.1 |

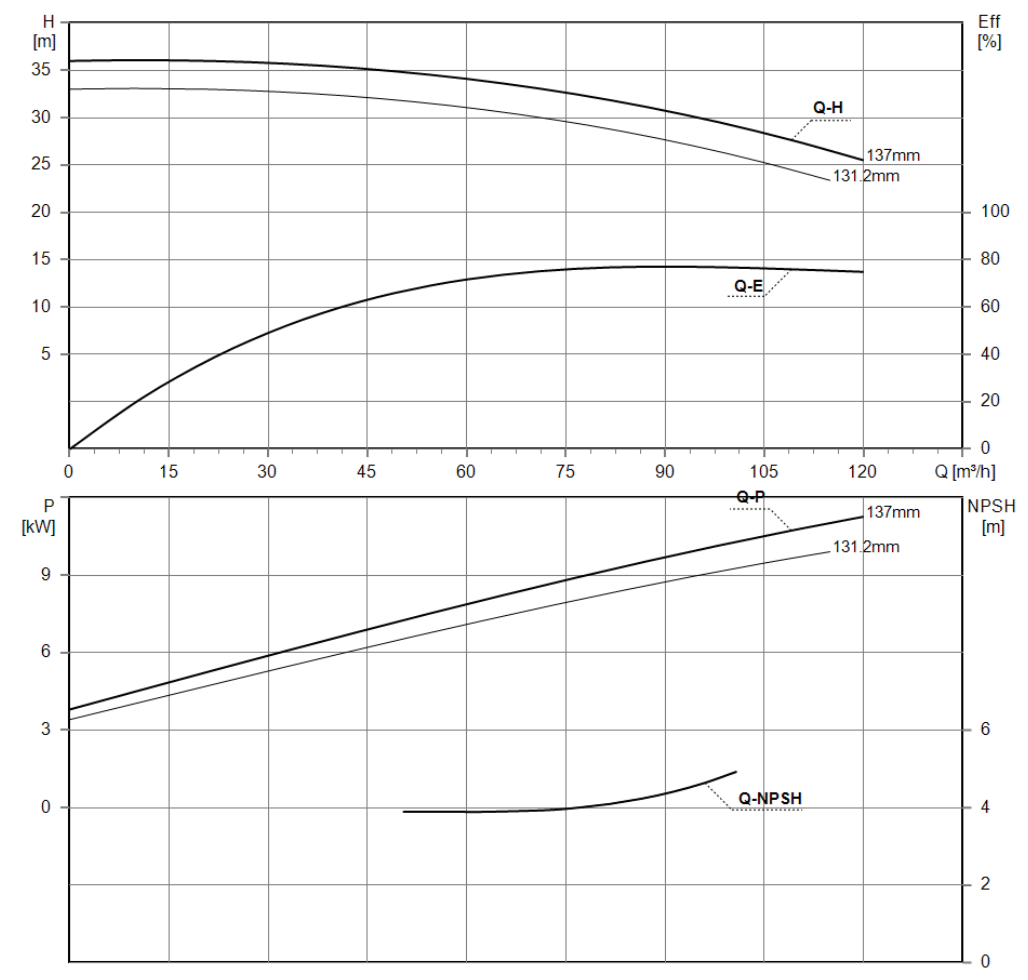

Curvas de Rendimiento Hidráulico (60 Hz / 3480 rpm)
Muestra las curvas operativas para recortes de impulsor de 137mm y 131.2mm: Curva Q-H (31.5m a 84 m³/h), Eficiencia Q-E (hasta 77.2%), Potencia consumida Q-P (9.34 kW al eje) y NPSH requerido (4.1m).

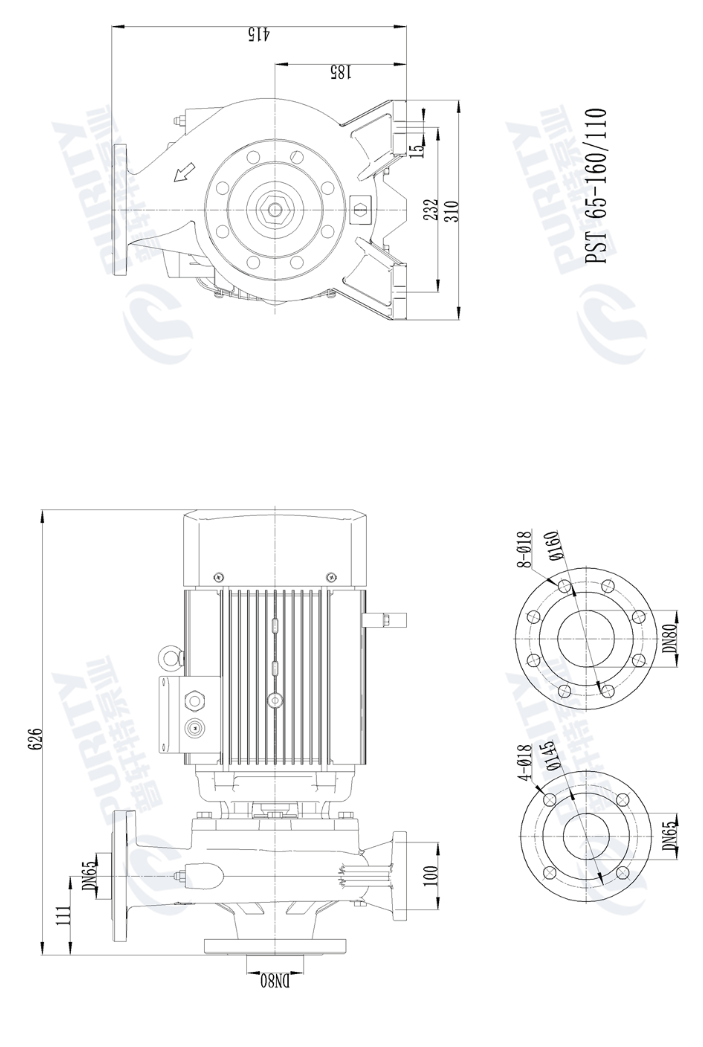

Plano y Dimensiones de Instalación
Dimensiones Cotadas de la Bomba PST 65-160/110
• Longitud y altura total: Longitud total 626 mm | Altura total 415 mm (185 mm al centro del eje superior)
• Brida de Entrada (DN80): Diámetro exterior Ø160 mm | 8 orificios de Ø18 mm
• Brida de Salida (DN65): Diámetro exterior Ø146 mm | 4 orificios de Ø18 mm | Distancia al eje 100 mm (desfase 111 mm)
• Base de soporte motor/cuerpo: Ancho total 310 mm | Distancia entre patas 232 mm

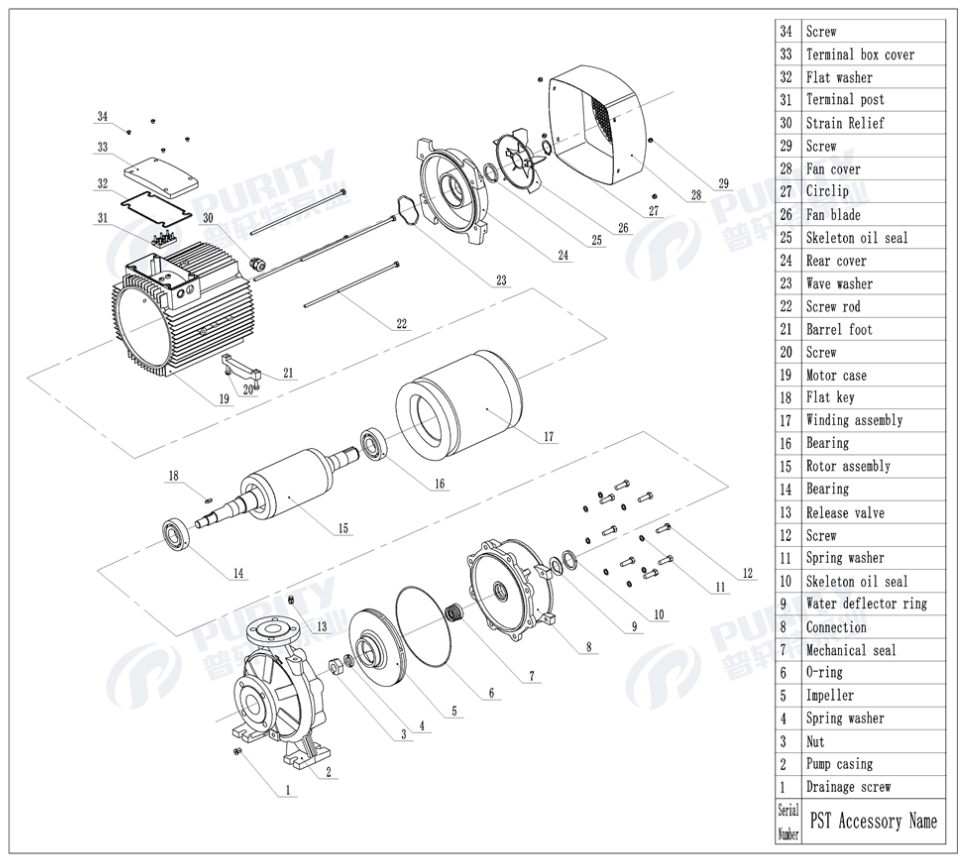

Vista Explosionada y Lista de Partes (Exploded View)
Lista de partes
