Bomba inoxidable PZ 50-160/75
Riego, trasvase, cisternas y agua de proceso.
5 en stock
Bomba bridada de acero inoxidable 304 para agua potable, alimentos, bebidas y lavado industrial.
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo PZ 50-160/75.
Resumen de especificaciones
| Caudal / altura | 42 m³/h a 35 m |
|---|---|
| Potencia | 7,5 kW (10 HP) |
| Material | Acero inoxidable 304 |
| Bridas | 2 1/2" x 2" |
| Modelo | PZ 50-160/75 |
Parámetros de la Placa de Características Especificaciones de Materiales e Instalación
Rendimiento de Operación
| Caudal (Flow) | 42 m³/h |
|---|---|
| Altura de impulsión (Head) | 35 m |
| Eficiencia (Eta) | 87% |
| Velocidad (Speed) | 3480 rpm |
Tecnología
| Velocidad de la bomba | 3480 rpm |
|---|
COMPONENTE / PROPIEDAD / MATERIAL / VALOR TÉCNICO
| Impulsor (Impeller) | Acero inoxidable 304 (304 stainless steel) |
|---|---|
| Cuerpo de la bomba (Pump body) | Acero inoxidable 304 (304 stainless steel) |
| Tipo de conexión (Connection Type) | Conexión bridada (Flanged Connection) |
| Rango de caudal óptimo (Optimal Flow Range) | 36 ~ 42 m³/h |
| Clasificación de presión (Pressure Rating) | 1.6 MPa |
| Medio (Medium) | Agua limpia |
| Temperatura del medio (Medium temperature) | -10 °C ~ +120 °C |
Acero 45# + Acero inoxidable 304 (45# steel+304 stainless Eje principal (Main Shaft) steel)
Descripción de la Serie
1. Utilizado para el suministro de agua doméstico. 2. Riego de tierras agrícolas, ganadería y otras operaciones afines. 3. Protección ambiental urbana, construcción, fabricación de papel, lavado industrial y minero, enfriamiento de equipos, etc. 4. Sistema de rociadores contra incendios (fire sprinkler system). 5. Sistema de transporte y descarga industrial.

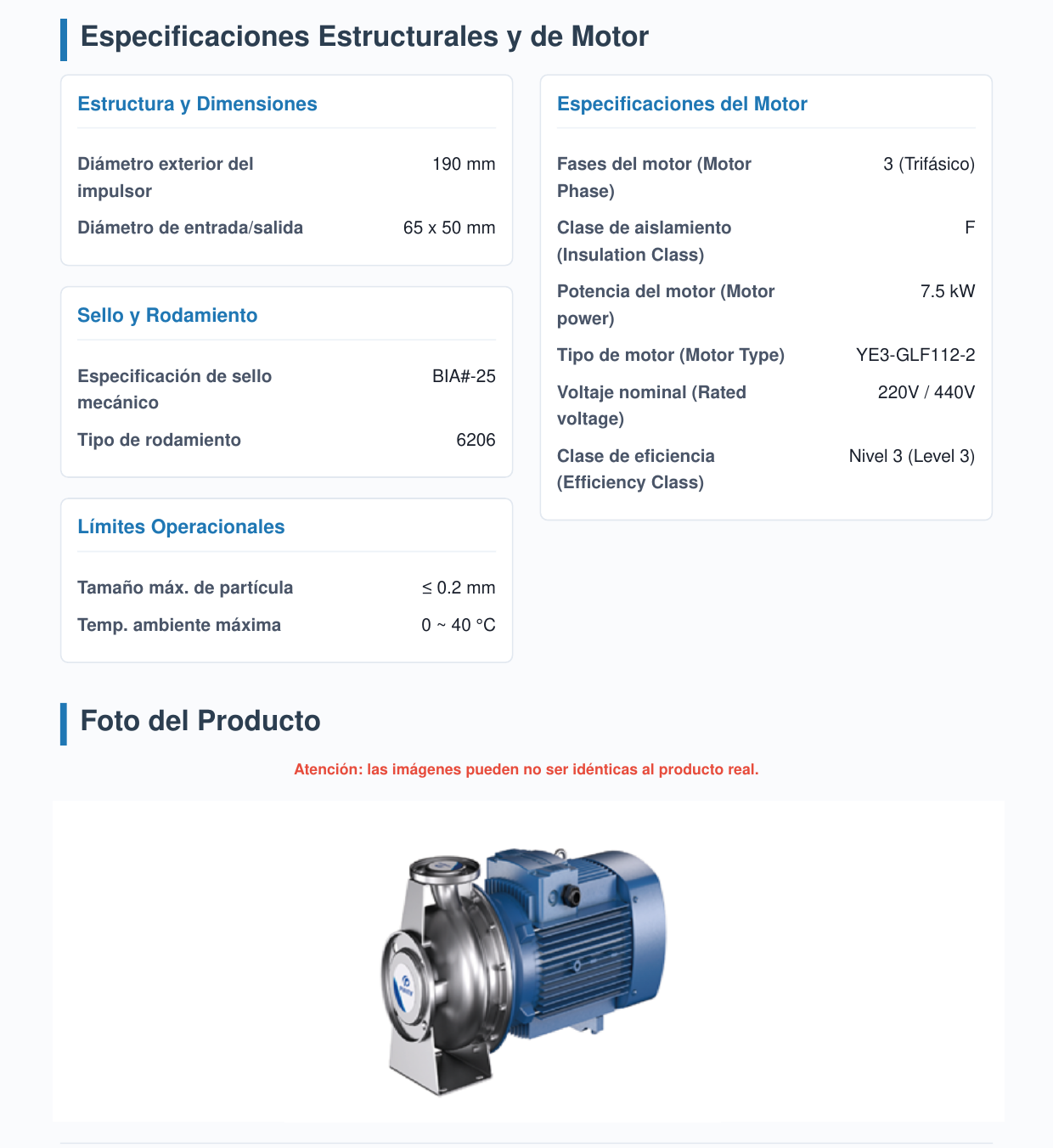

Especificaciones Estructurales y de Motor Foto del Producto

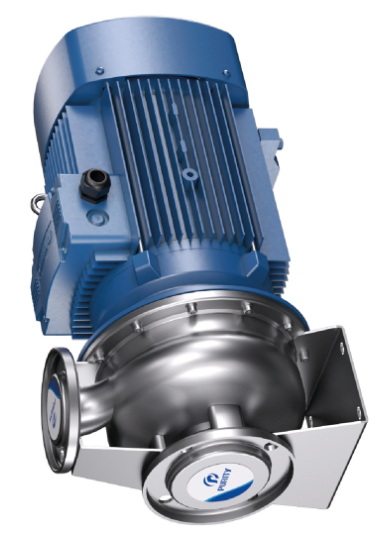

Diseño de Modelo (Model Drawing)
Plano de Dimensiones del Modelo PZ
Para ver detalles de anclajes y cotas exactas de instalación mecánica, consulte la página 5.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 42 |
|---|---|
| Altura / Head (m) | 35 |
| Potencia al Eje / Shaft Power (kW) | 4.6 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 5.3 |
Eficiencia Nominal / Rated efficiency (%) 87 Velocidad / Speed (r/min) 3480
Datos de selección del cliente
| Caudal / Flow (m³/h) | 42 |
|---|---|
| Altura / Head (m) | 35 |
| Eficiencia / Efficiency (%) | 87 |
| NPSH (m) | 5.3 |
| Nota: | La curva de rendimiento se basa en mediciones a 20 °C con agua limpia. |
Curvas de Rendimiento PZ (60Hz)
Curvas analizadas: Q-H (Caudal-Altura hasta 35m), Q-E (Eficiencia optimizada al 87%), Q-P (Potencia al eje de 4.6kW) y curva de cavitación Q-NPSH a 3480 rpm.

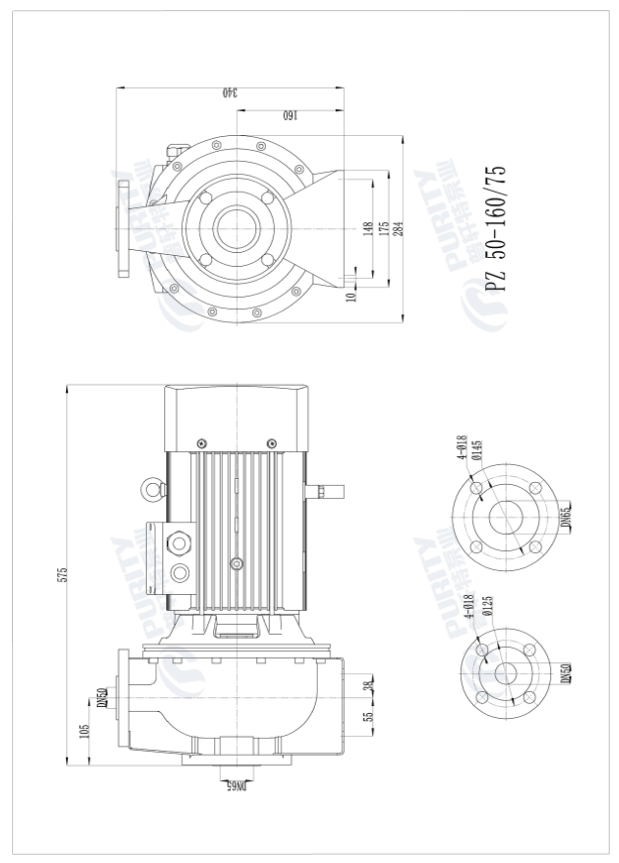

Tabla de Dimensiones de Instalación (Installation size chart)
Plano de Dimensiones de Montaje - PZ 50-160/75
• Diámetro de entrada (Inlet): DN65 (Bridada con 4 orificios de Ø18 mm en círculo de pernos de Ø145 mm)
• Diámetro de salida (Outlet): DN50 (Bridada con 4 orificios de Ø18 mm en círculo de pernos de Ø125 mm)
• Altura total (Total Height): 575 mm | Longitud total: 340 mm | Distancia eje-base: 105 mm
• Ancho de sujeción frontal: 284 mm | Longitud del acople: 160 mm | Cota de desfase inferior: 55 mm

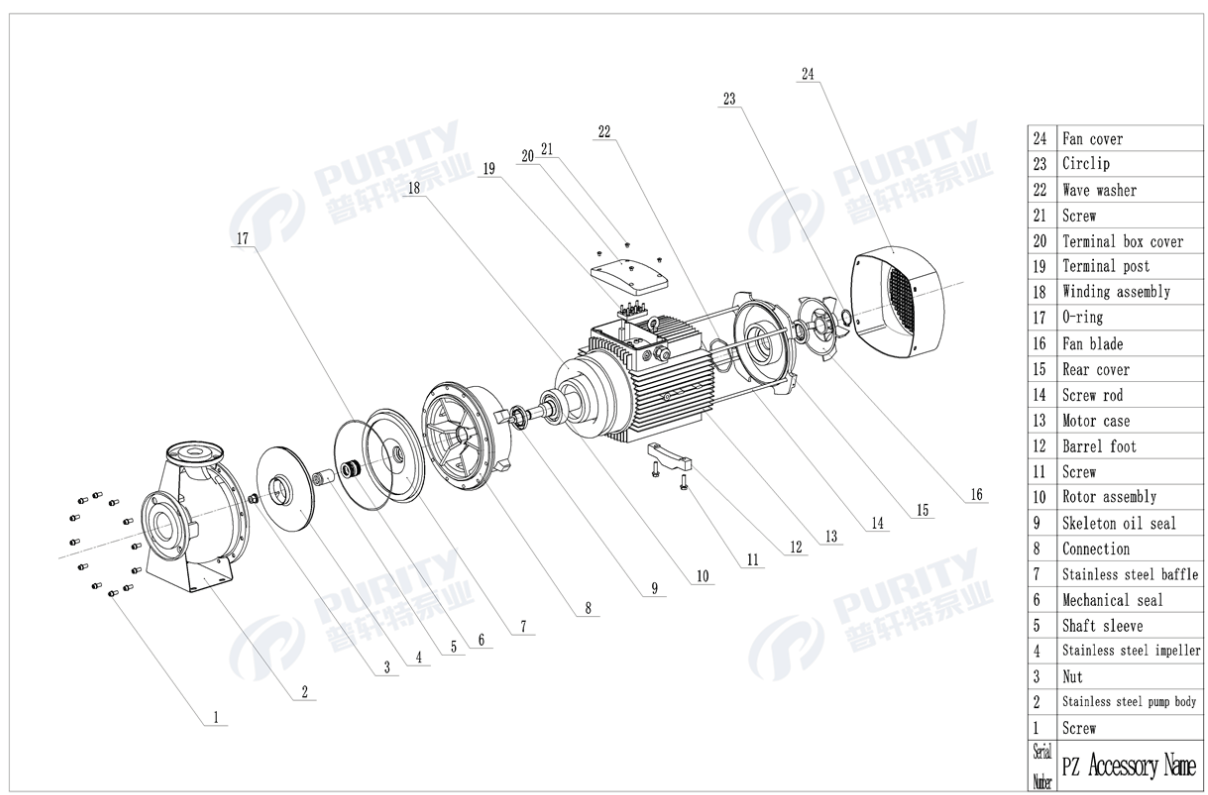

Vista Explosionada y Lista de Partes (Exploded View)
Lista de partes
