Bomba sumergible 50WQ15-35-4A
Aguas servidas, cárcamos y achique de obras y minas.
2 en stock
Bomba sumergible para aguas residuales con protección IP68, lista para trabajo continuo.
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo Bomba sumergible 50WQ15-35-4A.
Resumen de especificaciones
| Caudal / altura | 15 m³/h a 35 m |
|---|---|
| Potencia | 4 kW (5,5 HP) |
| Sólidos | Hasta 20 mm |
| Salida | 2" |
| Protección | IP68 |

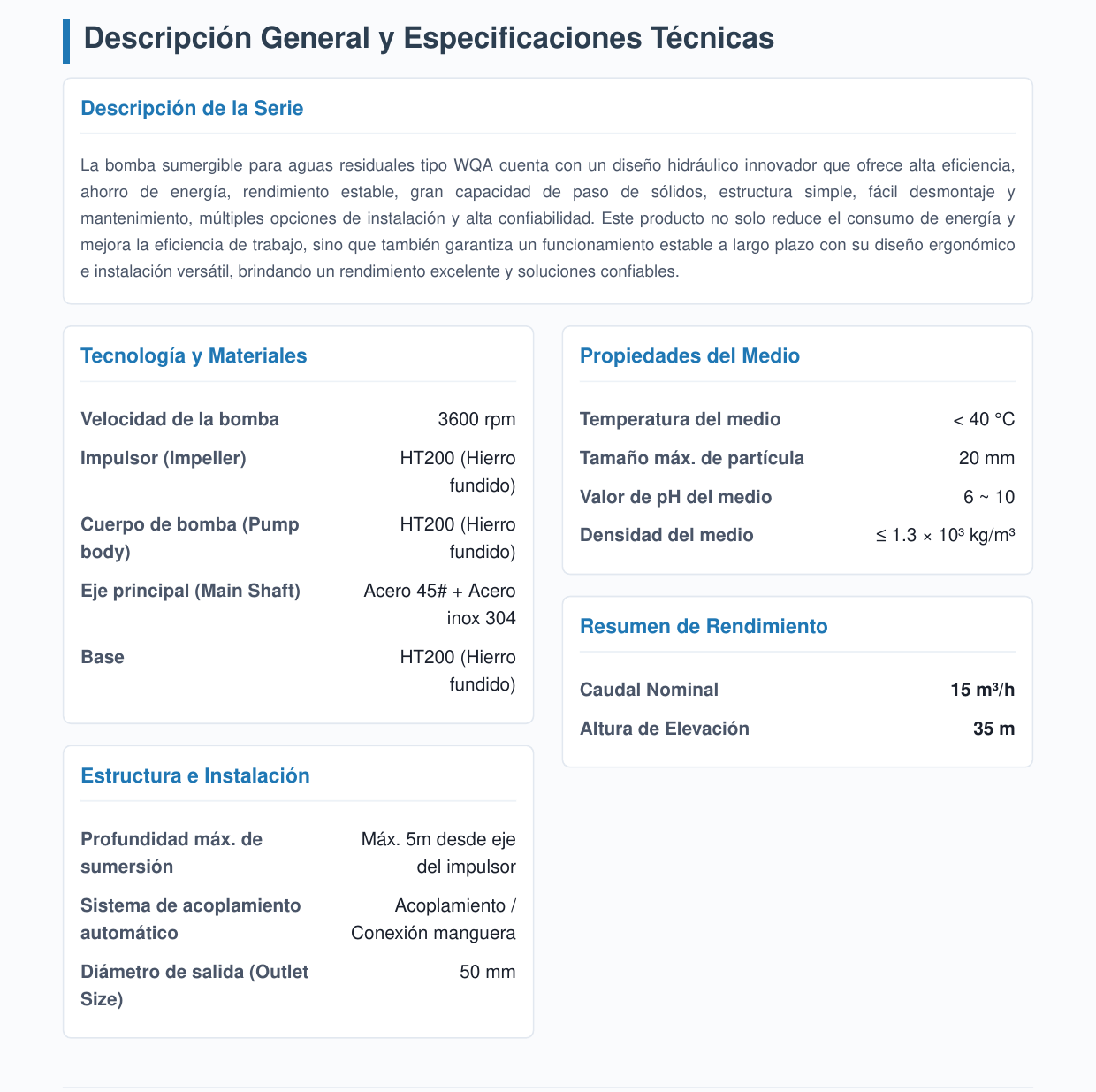

Descripción General y Especificaciones Técnicas

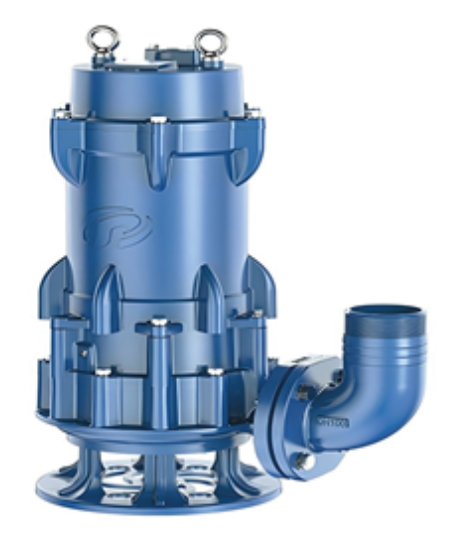

Especificaciones del Motor, Sello y Foto del Producto Foto del Producto
Especificaciones del Motor
Fases del motor
Grado de protección
Clase de aislamiento
Potencia del motor
Frecuencia nominal
Voltaje nominal
Corriente nominal
Construcción pesada en hierro fundido HT200 con codo de descarga superior y cáncamos de elevación doble.
3 (Trifásico)
IP68
F
4 kW
60 Hz
220V / 440V
7.8 A
Atención: las imágenes pueden no ser idénticas al producto real.
Sellado y Rodamientos
| Especif. sello mecánico | 208D-30T |
|---|---|
| Rodamiento delantero | 6205 |
| Rodamiento trasero | 6206 |
Documentación Adicional
| Tipo de planos | Foto / Explosionado |
|---|---|
| Rango de potencia | WQA 2.2kW - 22kW |

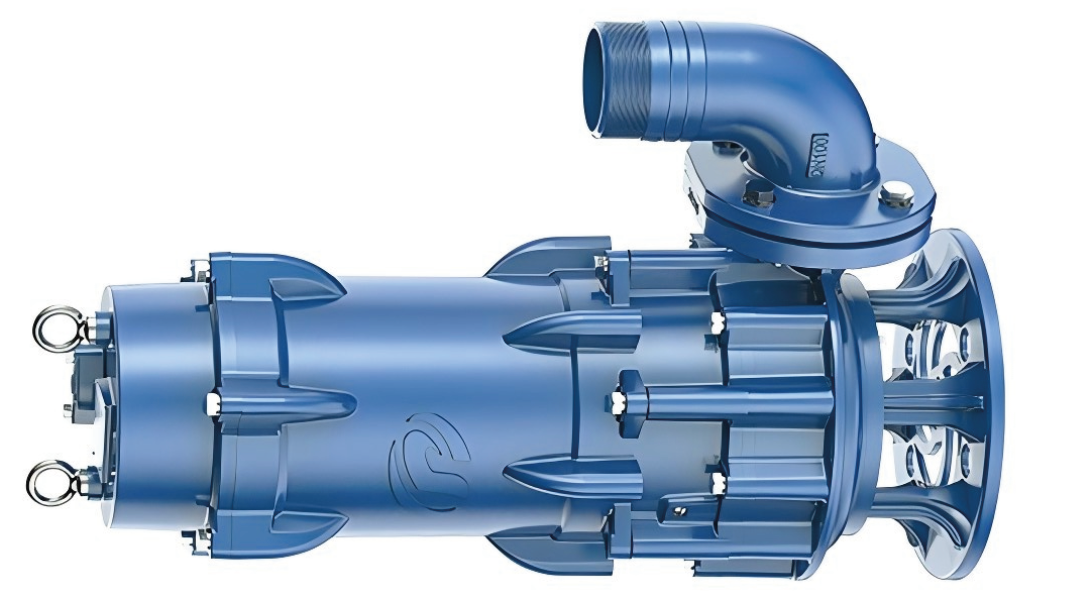

Diseño de Modelo (Model Drawing)
Plano de Esquema Estructural y Dimensiones Generales
Consulte la página 6 para ver la tabla con los esquemas de instalación y cotas de anclaje de acoplamiento automático.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 15 |
|---|---|
| Altura / Head (m) | 35 |
| Potencia al Eje / Shaft Power (kW) | 3.88 |
| Eficiencia Nominal / Rated efficiency (%) | 36.9 |
| Velocidad / Speed (r/min) | 3600 |
Nota: Las curvas de rendimiento están basadas en mediciones realizadas a 20 °C con agua limpia.
Datos de selección del cliente
| Caudal / Flow (m³/h) | 15 |
|---|---|
| Altura / Head (m) | 35 |
| Eficiencia / Efficiency (%) | 36.9 |
| Velocidad / Speed (r/min) | 3600 |
| NPSH (m) | -- |

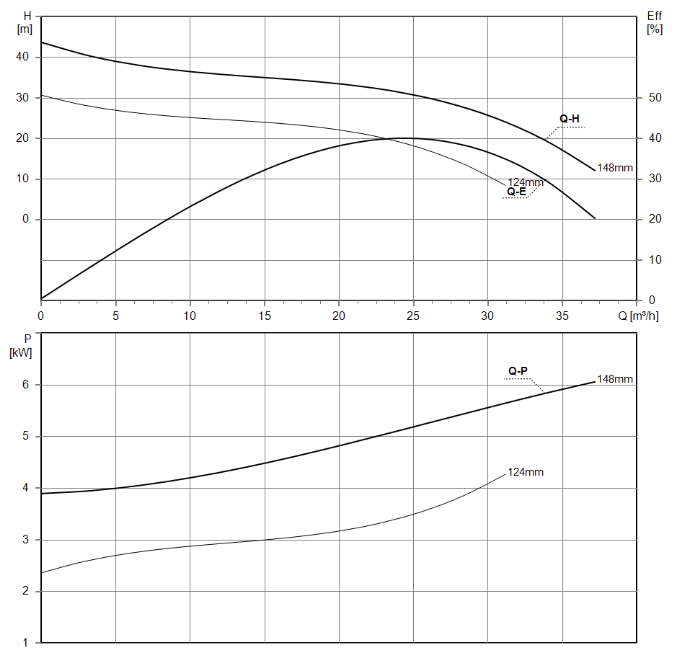

Curvas de Rendimiento Hidráulico (60Hz)
Muestra las curvas operativas para los diámetros de impulsor de 148 mm y 124 mm. Incluye Curva Q- H (Caudal vs Altura hasta 35m), Curva Q-E (Eficiencia máx. 36.9%) y Curva Q-P (Potencia al eje de 3.88kW a 6kW).

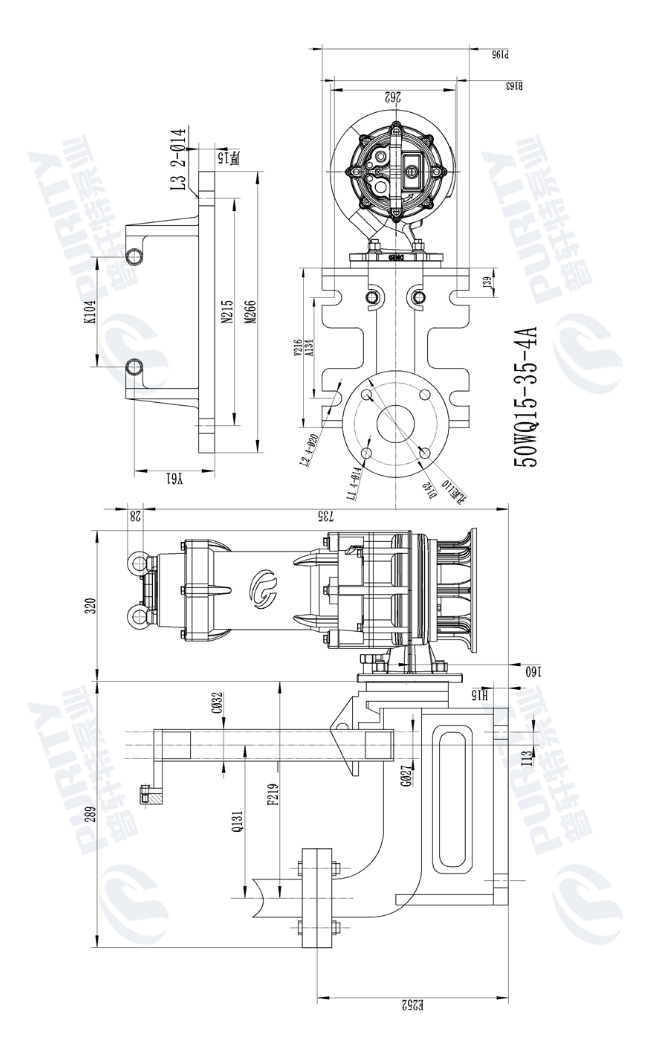

Tabla de Dimensiones de Instalación (Installation size chart)
Plano Cotado e Instalación con Sistema de Acoplamiento Automático
• Cotas del cuerpo de bomba: Altura total 735 mm | Ancho superior 320 mm | Codo de salida Ø50 mm (DN50)
• Acoplamiento inferior: Distancia base 160 mm | Anclaje inferior E252 x 285 mm | Salida de guía F219 / G021
• Soporte de guía superior: M266 x N215 mm | Distancia entre tubos K104 | Orificios L3 2-Ø14 mm
• Placa base y dimensiones fijas: Ancho de base 262 mm | Distancia de pernos P195 mm

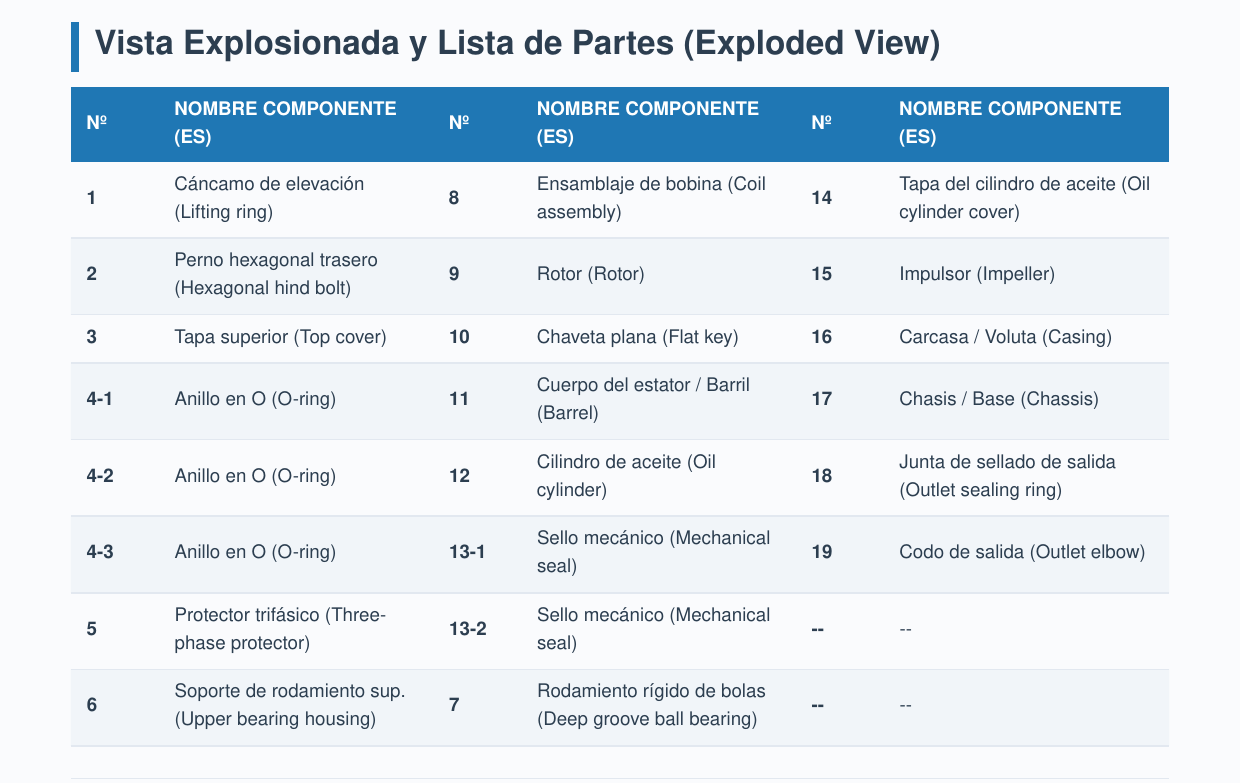

Vista Explosionada y Lista de Partes (Exploded View)
