Bomba sumergible 80WQ30-36-7.5A
Aguas servidas, cárcamos y achique de obras y minas.
2 en stock
Bomba sumergible para aguas residuales con protección IP68, lista para trabajo continuo.
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo Bomba sumergible 80WQ30-36-7.5A.
Resumen de especificaciones
| Caudal / altura | 30 m³/h a 36 m |
|---|---|
| Potencia | 7,5 kW (10 HP) |
| Sólidos | Hasta 30 mm |
| Salida | 3" |
| Protección | IP68 |

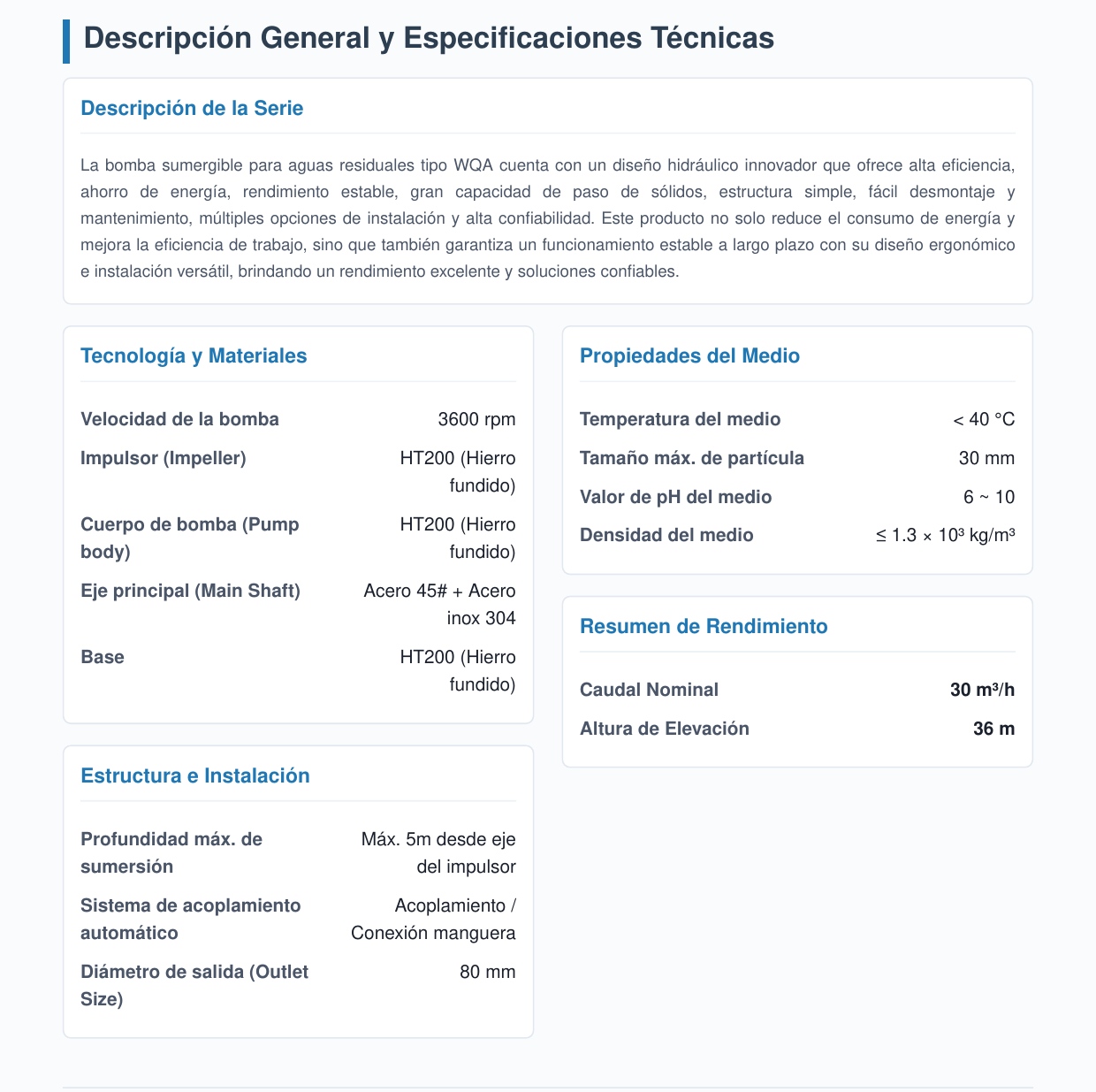

Descripción General y Especificaciones Técnicas

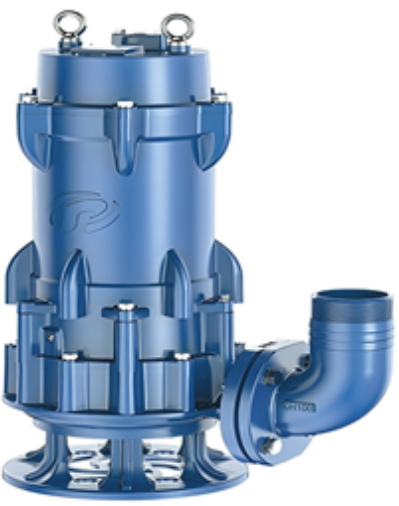

Especificaciones del Motor, Sello y Foto del Producto Foto del Producto
Especificaciones del Motor
Fases del motor
Grado de protección
Clase de aislamiento
Potencia del motor
Frecuencia nominal
Voltaje nominal
Corriente nominal
Construcción pesada en hierro fundido HT200 con codo de descarga superior DN80 y cáncamos de elevación reforzados.
3 (Trifásico)
IP68
F
7.5 kW
60 Hz
220V / 440V
14.2 A
Atención: las imágenes pueden no ser idénticas al producto real.
Sellado y Rodamientos
| Especif. sello mecánico | 208D-35T / 109#L-35 |
|---|---|
| Rodamiento delantero | 6308 |
| Rodamiento trasero | 6308 |
Documentación Adicional
| Tipo de planos | Foto / Explosionado |
|---|---|
| Rango de potencia | WQA 2.2kW - 22kW |

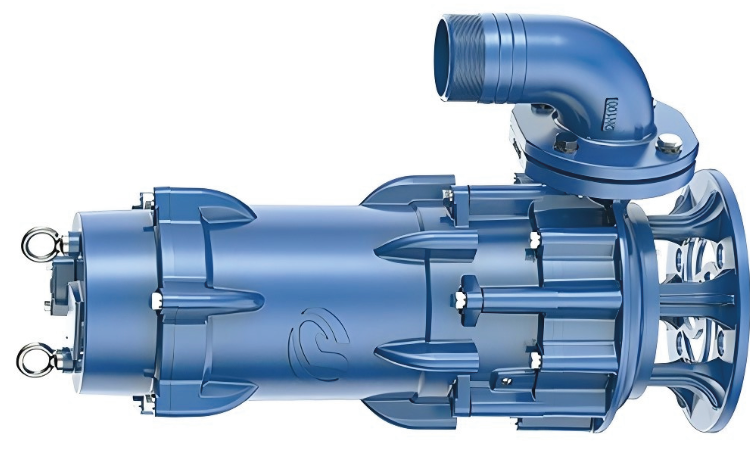

Diseño de Modelo (Model Drawing)
Plano de Esquema Estructural y Dimensiones Generales
Consulte la página 6 para ver la tabla con los esquemas de instalación y cotas de anclaje de acoplamiento automático DN80.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 30 |
|---|---|
| Altura / Head (m) | 36 |
| Potencia al Eje / Shaft Power (kW) | 5.92 |
| Eficiencia Nominal / Rated efficiency (%) | 49.7 |
| Velocidad / Speed (r/min) | 3600 |
Nota: Las curvas de rendimiento están basadas en mediciones realizadas a 20 °C con agua limpia.
Datos de selección del cliente
| Caudal / Flow (m³/h) | 30 |
|---|---|
| Altura / Head (m) | 36 |
| Eficiencia / Efficiency (%) | 49.7 |
| Velocidad / Speed (r/min) | 3600 |
| NPSH (m) | -- |

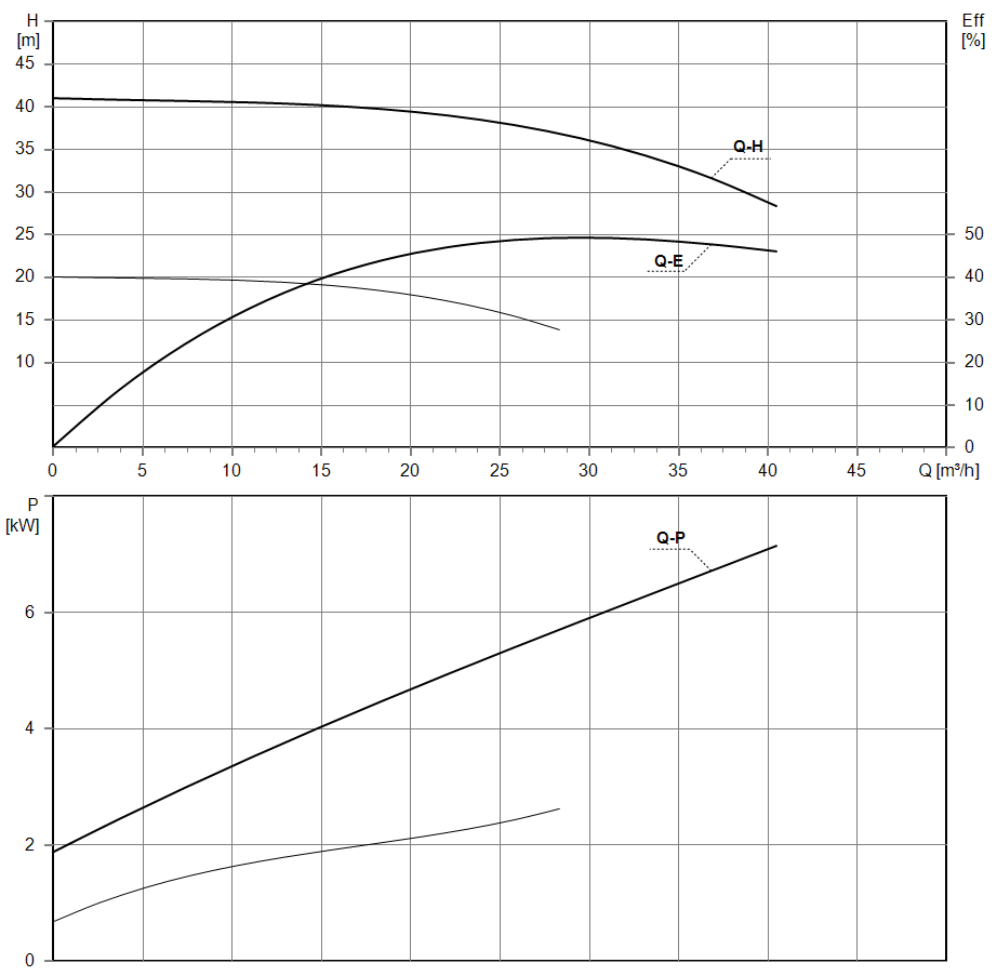

Curvas de Rendimiento Hidráulico (60Hz)
Incluye Curva Q-H (Caudal vs Altura hasta 36m a 30m³/h), Curva Q-E (Eficiencia máx. 49.7%) y Curva Q-P (Potencia al eje de 5.92kW a 3600 rpm).
Tabla de Dimensiones de Instalación (Installation size chart)
Plano Cotado e Instalación con Sistema de Acoplamiento Automático (DN80)
• Cotas del cuerpo de bomba: Altura total 853 mm | Ancho superior 355 mm | Codo de salida Ø80 mm (DN80)
• Acoplamiento inferior: Distancia base 183 mm | Anclaje inferior Q306 mm | Salida de guía F260 / G042 / C046
• Soporte de guía superior: M321 x N266 mm | Distancia entre tubos K146 | Orificios L3 2-Ø14 mm
• Placa base y bridas: Diámetro de codo Ø160 mm | Pernos de brida 4-Ø18 en círculo Ø150 mm

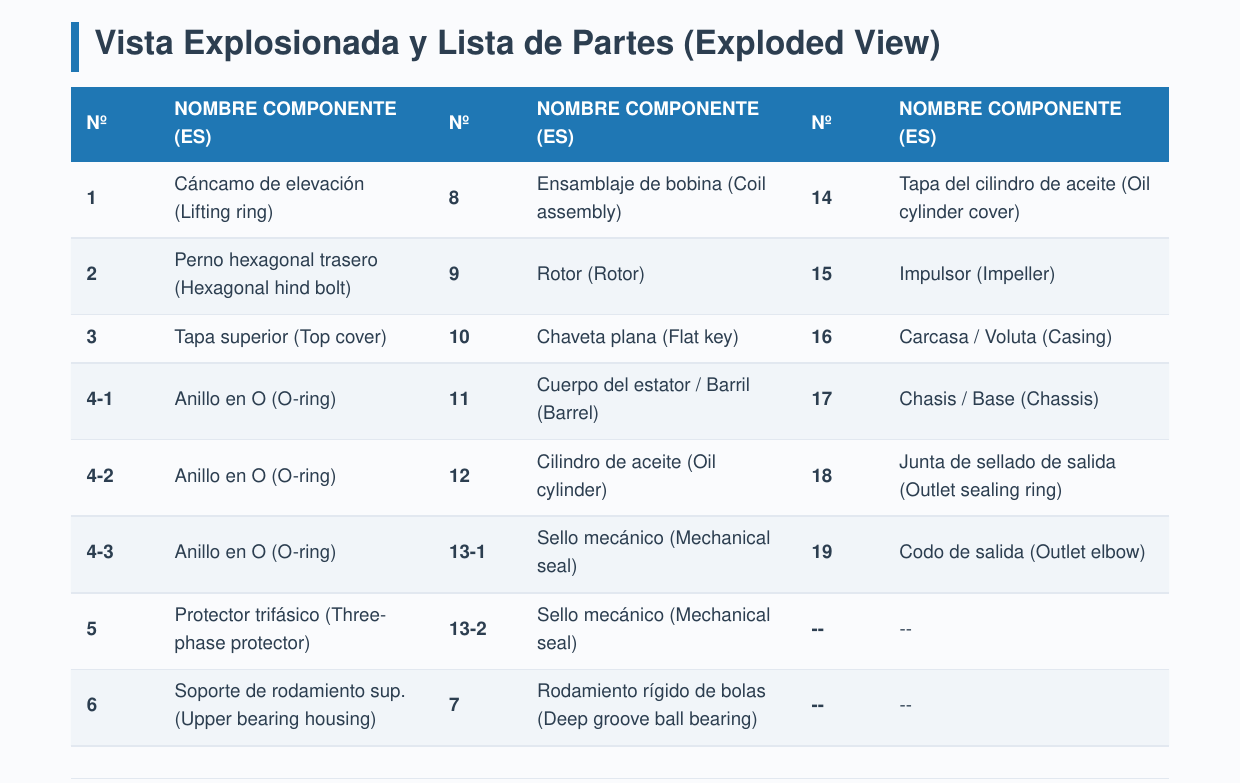

Vista Explosionada y Lista de Partes (Exploded View)
